MARKAGE MB - Einbau

Einbau in Massivwand

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:

Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (v_e_w i o) S1500 C10000 HOT 400/30 MA MULTI | Mörtel | Art der Installation: Einbau 0/90/180/270°. * Installation in EI120-zertifizierten Kanälen für die EI120-Klassifizierung des Gesamtsystems. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm

Stellen Sie eine Öffnung mit den Abmessungen (Bn + A) x (Hn + 150) mm her. Für eine Standard-Klappe gilt A = 375 mm. Achtung: für eine Klappe mit einer Höhe ≤ 400 mm und der Option BP FM oder ZENiX 1SD, gilt A = 545 mm.

Setzen Sie die Klappe in die Öffnung ein.
Stützen Sie das Gehäuse ab und blockieren Sie die Klappenblätter in der geschlossenen Position, um zu verhindern, dass sich das Gehäuse während des Trocknungsvorgangs der Dichtung verzieht.

Dichten Sie den Rest der Öffnung mit Standardmörtel ab.

Überprüfen Sie nach dem Verstreichen der Aushärtungszeit der Abdichtung und nach dem Entfernen der Streben die Beweglichkeit der Klappenblätter.
Führen Sie einen Test des Klappenblatt-Mechanismus durch.

Einbau in Massivwand, Abdichtung mit Streifen Steinwolleplatten und Beschichtung

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:

Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90 (v_e_w i o) S1500 C10000 HOT 400/30 MA MULTI | Steinwolle + Beschichtung ≥ 140 kg/m³ | Art der Installation: Einbau 0/90/180/270°. * Installation in EI120-zertifizierten Kanälen für die EI120-Klassifizierung des Gesamtsystems. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm

Stellen Sie eine Öffnung mit den Abmessungen (Bn + A + C + D) x (Hn + 70 + B + E) mm her. Für eine Standard-Klappe gilt A = 295 mm. Achtung: für eine Klappe mit einer Höhe ≤ 400 mm und der Option BP FM oder ZENiX 1SD, gilt A = 465 mm.

Setzen Sie die Klappe in die Öffnung ein. Abdichtung B, C, D & E zwischen 50 und 400 mm.
Die Installation der Brandschutzklappe in der Öffnung muss nicht unbedingt mittig erfolgen. Der Abstand zwischen der Brandschutzklappe und dem Rand der Öffnung darf maximal 400 mm betragen.

Stützen Sie das Gehäuse ab und blockieren Sie die Klappenblätter in der geschlossenen Position, um zu verhindern, dass sich das Gehäuse während des Trocknungsvorgangs der Dichtung verzieht.

Dichten Sie den Rest der Öffnung mit 2 Lagen aus 50 mm dicken, beschichteten Mineralwolleplatten ab (Typ PROMASTOP CB-CC). Die Platten müssen fugenversetzt angeordnet werden. Tragen Sie bei der Installation stets eine Beschichtung (Typ PROMASTOP-CC) auf das Ende jeder Platte auf.

Die Platten müssen fugenversetzt angeordnet werden und die Verbindungsstellen müssen rundum mit einer Beschichtung (Typ PROMASTOP-CC) abgedeckt werden, um eine gleichmäßige Schichtdicke über die gesamte Abdichtung herzustellen.

Einbau in eine Massivwand mit Kragen (1S)

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:

Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90/120 (v_e_w i o) S1500 C10000 HOT 400/30 MA MULTI | Nicht zutreffend | Art der Installation: Einbau 0/90/180/270°. * Installation in EI120-zertifizierten Kanälen für die EI120-Klassifizierung des Gesamtsystems. | 200x200 mm ≤ MARKAGE MB-1S ≤ 1000x1600 mm

Stellen Sie eine Öffnung mit den Abmessungen (Bn + A) x (Hn + 90) mm her. Für eine Standard-Klappe gilt A = 315 mm. Achtung: für eine Klappe mit einer Höhe ≤ 400 mm und der Option BP FM oder ZENiX 1SD, gilt A = 485 mm.

Setzen Sie die Klappe mittig in die Öffnung mit dem Kragen gegen die Wand und den Montagebohrungen des Kragens im Abstand von 50mm zu dem Rand der Öffnung.
Befestigen Sie den Kragen mithilfe der mitgelieferten Schrauben (Ø 8 x 110 mm) und Laschen.
Achtung: Die mitgelieferten Schrauben sind ausschließlich für Porenbeton geeignet. Verwenden Sie passende Schrauben für jeden Wandtyp: Für Vollziegel: Bohren Sie mit Ø6mm vor und verwenden Sie die mitgelieferten Schrauben und Laschen. Für verdichteten Beton: Verwenden Sie Betonschrauben oder Dübel mit der charakteristischen Tragfähigkeit R90...R120 ≥ 0,1kN.

Überprüfen Sie die Beweglichkeit der Klappenblätter
Führen Sie einen Test des Klappenblatt-Mechanismus durch.

Einbau in Massivdecke

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:

Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90/120 (h_o_w i o) S1500 C10000 HOT 400/30 MA MULTI | Mörtel | Art der Installation: Einbau 0/90/180/270°. * Installation in EI120-zertifizierten Kanälen für die EI120-Klassifizierung des Gesamtsystems. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm

Setzen Sie die Klappe in die Öffnung ein.

Optional kann die Klappe separat mit der horizontaler Aufhängung (HS MAS) aufgehängt werden.

Stützen Sie das Gehäuse ab und blockieren Sie die Klappenblätter in der geschlossenen Position, um zu verhindern, dass sich das Gehäuse während des Trocknungsvorgangs der Dichtung verzieht.

Dichten Sie den Rest der Öffnung mit Standardmörtel ab.

Einbau in Massivdecke, Abdichtung mit festen und vorbeschichteten Steinwolleplatten

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:

Rohdichte ρ ≥ 500 kg/m³; Tragkonstruktion d ≥ 100 mm | EI 90/120 (h_o_w i o) S1500 C10000 HOT 400/30 MA MULTI | Steinwolle + Beschichtung ≥ 140 kg/m³ | Art der Installation: Einbau 0/90/180/270°. * Installation in EI120-zertifizierten Kanälen für die EI120-Klassifizierung des Gesamtsystems. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm

Abdichtung B, C, D & E zwischen 50 und 400 mm.
Die Installation der Brandschutzklappe in der Öffnung muss nicht unbedingt mittig erfolgen. Der Abstand zwischen der Brandschutzklappe und dem Rand der Öffnung darf maximal 400 mm betragen.

Setzen Sie die Klappe in die Öffnung ein.

Stellen Sie die Klappe auf die richtige Höhe ein, sodass die Dichtung mittig auf der Klappe sitzt.

Optional kann die Klappe separat mit der horizontaler Aufhängung (HS MAS) aufgehängt werden.

Stützen Sie das Gehäuse ab und blockieren Sie die Klappenblätter in der geschlossenen Position, um zu verhindern, dass sich das Gehäuse während des Trocknungsvorgangs der Dichtung verzieht.

Die Verbindungsstellen müssen rundum mit einer Beschichtung (Typ PROMASTOP-CC) abgedeckt werden, um eine gleichmäßige Schichtdicke über die gesamte Abdichtung herzustellen.

Einbau in einen horizontalen feuerwiderstandsfähigen Kanal (in der Ebene des Kanals)

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:

Promatect LS ≥ 35 mm | EI 90/120* (h_o_d i o) S1500 C10000 HOT 400/30 MA MULTI | Promat Kleber K84 | Art der Installation: Einbau 0/90/180/270°. * Installation in EI120-zertifizierten Kanälen für die EI120-Klassifizierung des Gesamtsystems. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
Promatect L500 ≥ 40 mm | EI 90/120* (h_o_d i o) S1500 C10000 HOT 400/30 MA MULTI | Promat Kleber K84 | Art der Installation: Einbau 0/90/180/270°. * Installation in EI120-zertifizierten Kanälen für die EI120-Klassifizierung des Gesamtsystems. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
Promatect AD ≥ 40 mm | EI 90/120* (h_o_d i o) S1500 C10000 HOT 400/30 MA MULTI | Promat Kleber K84 | Art der Installation: Einbau 0/90/180/270°. * Installation in EI120-zertifizierten Kanälen für die EI120-Klassifizierung des Gesamtsystems. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
Promatect LS ≥ 35 mm | EI 60/120* (h_o_d i o) S1000 C10000 MA MULTI | Promat Kleber K84 | Art der Installation: Einbau 0/90/180/270°. * Installation in EI120-zertifizierten Kanälen für die EI120-Klassifizierung des Gesamtsystems. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm
Promatect L500 ≥ 40 mm | EI 60/120* (h_o_d i o) S1000 C10000 MA MULTI | Promat Kleber K84 | Art der Installation: Einbau 0/90/180/270°. * Installation in EI120-zertifizierten Kanälen für die EI120-Klassifizierung des Gesamtsystems. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm
Promatect AD ≥ 40 mm | EI 60/120* (h_o_d i o) S1000 C10000 MA MULTI | Promat Kleber K84 | Art der Installation: Einbau 0/90/180/270°. * Installation in EI120-zertifizierten Kanälen für die EI120-Klassifizierung des Gesamtsystems. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm

Stellen Sie eine Öffnung mit den Mindestabmessungen (Bn + 70) x (Hn + 70) mm her.

Die Klappe kann direkt in dieser Öffnung installiert werden.
Montieren Sie die Klappe so, dass die Bedienluke zugänglich ist. Platzieren Sie die Rückwand der Klappe so, dass diese am Kanal anliegt.
Für die Installation der Klappe ist keine bestimmte Mindesttiefe des Kanals notwendig. Das Produkt wird den Luftstrom im Kanal nicht behindern.

Dichten Sie die Verbindungsstelle zwischen Klappe und der Öffnung mit Promat Kleber K84 ab. Montieren Sie die Positionier- und Abdichtstreifen mit Schrauben (Ø 5 x 50 mm) in einem maximalen Abstand von 200 mm sowie Promat Kleber K84. Stellen Sie dabei sicher, dass keine Schrauben in das Klappengehäuse eindringen.
Stellen Sie die Positionier- und Abdichtstreifen aus Kanalmaterial her. Verwenden Sie zur Abdichtung der Ecken zwei Streifen, einen mit 80 mm und einen mit 60 mm.

Für eine Standard-Klappe gilt A = 295. Achtung: für eine Klappe mit einer Höhe ≤ 400 mm und der Option BP FM oder ZENiX 1SD, gilt A = 465 mm.

Einbau in einen horizontalen feuerwiderstandsfähigen Kanal (mit einer Seite des Kanals überlappend)

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:

Promatect LS ≥ 35 mm | EI 90/120* (h_o_d i o) S1500 C10000 HOT 400/30 MA MULTI | Promat Kleber K84 | Art der Installation: Einbau 0/90/180/270°. * Installation in EI120-zertifizierten Kanälen für die EI120-Klassifizierung des Gesamtsystems. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
Promatect L500 ≥ 40 mm | EI 90/120* (h_o_d i o) S1500 C10000 HOT 400/30 MA MULTI | Promat Kleber K84 | Art der Installation: Einbau 0/90/180/270°. * Installation in EI120-zertifizierten Kanälen für die EI120-Klassifizierung des Gesamtsystems. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
Promatect AD ≥ 40 mm | EI 90/120* (h_o_d i o) S1500 C10000 HOT 400/30 MA MULTI | Promat Kleber K84 | Art der Installation: Einbau 0/90/180/270°. * Installation in EI120-zertifizierten Kanälen für die EI120-Klassifizierung des Gesamtsystems. | 200x200 mm ≤ MARKAGE MB ≤ 1000x1600 mm
Promatect LS ≥ 35 mm | EI 60/120* (h_o_d i o) S1000 C10000 MA MULTI | Promat Kleber K84 | Art der Installation: Einbau 0/90/180/270°. * Installation in EI120-zertifizierten Kanälen für die EI120-Klassifizierung des Gesamtsystems. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm
Promatect L500 ≥ 40 mm | EI 60/120* (h_o_d i o) S1000 C10000 MA MULTI | Promat Kleber K84 | Art der Installation: Einbau 0/90/180/270°. * Installation in EI120-zertifizierten Kanälen für die EI120-Klassifizierung des Gesamtsystems. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm
Promatect AD ≥ 40 mm | EI 60/120* (h_o_d i o) S1000 C10000 MA MULTI | Promat Kleber K84 | Art der Installation: Einbau 0/90/180/270°. * Installation in EI120-zertifizierten Kanälen für die EI120-Klassifizierung des Gesamtsystems. | 1000x1600 mm ≤ MARKAGE MB ≤ 1200x2400 mm

Stellen Sie eine Öffnung mit den Mindestabmessungen (Bn + 70) x (Hn + 70) mm her.
Wenn die Öffnung mit einer Kante des Kanals überlappt, befolgen Sie bitte das nachstehende Installationsverfahren.

Die Klappe kann direkt in dieser Öffnung installiert werden.
Wenn die Flansche der Klappe mit einer Kante des Kanals zusammenfallen, stellen Sie sicher, dass diese bündig mit dem Kanal abschließen.
Für die Installation der Klappe ist keine bestimmte Mindesttiefe des Kanals notwendig. Das Produkt wird den Luftstrom im Kanal nicht behindern.

Verwenden Sie zur Flachdichtung am Flansch der Klappe einen Flachstab aus Kalziumsilikat mit einer Dichte von 870 kg/m³ und Abmessungen von 10 x 100 mm (Typ PROMATECT H). Befestigen Sie diese Stäbe mit zwei Reihen an Schrauben (Ø 3,9 x 35 mm) in Abständen von 150 mm.

Einbau in einen vertikalen feuerwiderstandsfähigen Kanal oder in der vertikalen Ebene eines horizontalen Kanals, innerhalb des Kanals

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:

Stellen Sie eine Öffnung mit den Mindestabmessungen (Bn + 70) x (Hn + 70) mm her.

Optional kann die Klappe separat mit der vertikaler Aufhängung (VS MAS) aufgehängt werden.

Die Klappe kann direkt in dieser Öffnung installiert werden.
Montieren Sie die Klappe so, dass die Bedienluke zugänglich ist. Platzieren Sie die Rückwand dieser Kammer so, dass diese am Kanal anliegt.
Für die Installation der Klappe ist keine bestimmte Mindesttiefe des Kanals notwendig. Das Produkt wird den Luftstrom im Kanal nicht behindern.
Für eine Standard-Klappe gilt A = 295. Achtung: für eine Klappe mit einer Höhe ≤ 400 mm und der Option BP FM oder ZENiX 1SD, gilt A = 465 mm.

Einbau in einen vertikalen feuerwiderstandsfähigen Kanal, mit einer Seite des Kanals überlappend

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:

Stellen Sie eine Öffnung mit den Mindestabmessungen (Bn + 70) x (Hn + 70) mm her.
Wenn die Öffnung mit einer Kante des Kanals überlappt, befolgen Sie bitte das nachstehende Installationsverfahren.

Optional kann die Klappe separat mit der vertikaler Aufhängung (VS MAS) aufgehängt werden.
Die Klappe kann direkt in dieser Öffnung installiert werden.
Montieren Sie die Klappe so, dass die Bedienluke zugänglich ist.
Die Rückwand der Klappe liegt am Kanal an, wenn sie sich nicht außerhalb des Kanals erstreckt.
Wenn die Flansche der Klappe mit einer Kante des Kanals zusammenfallen, stellen Sie sicher, dass diese bündig mit dem Kanal abschließen.
Für die Installation der Klappe ist keine bestimmte Mindesttiefe des Kanals notwendig. Das Produkt wird den Luftstrom im Kanal nicht behindern.

Dichten Sie die Verbindungsstelle zwischen Klappe und der Öffnung mit Promat Kleber K84 ab. Verwenden Sie zur Flachdichtung am Flansch der Klappe einen Flachstab aus Kalziumsilikat mit einer Dichte von 870 kg/m³ und Abmessungen von 10 x 100 mm (Typ PROMATECT H). Befestigen Sie diese Stäbe mit zwei Reihen an Schrauben (Ø 3,9 x 35 mm) in Abständen von 150 mm.

Montieren Sie die Positionier- und Abdichtstreifen mit Schrauben (Ø 5 x 50 mm) in einem maximalen Abstand von 200 mm sowie Promat Kleber K84. Stellen Sie dabei sicher, dass keine Schrauben in das Klappengehäuse eindringen.
Stellen Sie die Positionier- und Abdichtstreifen aus Kanalmaterial her. Verwenden Sie zur Abdichtung der Ecken zwei Streifen, einen mit 80 mm und einen mit 60 mm.

Einbau in der vertikalen Ebene eines horizontalen feuerwiderstandsfähigen Kanals, mit einer Seite des Kanals überlappend

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:

Stellen Sie eine Öffnung mit den Mindestabmessungen (Bn + 70) x (Hn + 70) mm her.
Wenn die Öffnung mit einer Kante des Kanals überlappt, befolgen Sie bitte das nachstehende Installationsverfahren.

Einbau in Schachtwand mit Mörtel

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:

Erstellen Sie eine Öffnung mit den Abmessungen (Bn + A + max 80mm) x (Hn + 150mm). A = 295 mm für eine Standardklappe. Hinweis: Bei einer Klappe mit einer Höhe ≤ 400 mm und der Option BP FM oder ZENiX 1SD ist A = 465 mm.

Optional kann die Klappe mit dem KITS SUPP mittig in der Öffnung platziert werden. Setzen Sie die Elemente des KITS SUPP in den angegebenen Abständen in der Öffnung ein. Befestigen Sie jedes Element in der Laibung durch Verkleben oder Verschrauben.
Hinweis: Achten Sie darauf, dass die beiden Keile jedes Elements des KITS SUPP zueinander beweglich bleiben.
Legen Sie beim Einbau der Klappe die Wasserwaage an. Durch Verschieben der einzelnen Elemente des KITS SUPP kann die Höhe angepasst werden. Bestimmen Sie einen rechten Winkel, indem Sie die Elemente des KITS SUPP an der vertikalen Laibung ausrichten.
Hinweis: Die Elemente des KITS SUPP kommen in der Antriebseinheit der Klappe nicht vor

Setzen Sie die Klappe in die Öffnung ein. Verbinden Sie die Klappe mit den Elementen des KITS SUPP, falls vorhanden.

Fügen Sie die Elemente des KITS SUPP auf der anderen Seite in den angegebenen Abständen hinzu. Verringern Sie den Freiraum zwischen Wand und Klappe, indem Sie die beiden Keile jedes Elements des KITS SUPP gegeneinander verschieben.
Falls erforderlich, verankern Sie die Klappe mit den für die jeweilige Wandart geeigneten Schrauben in der Wand. Bohren Sie sowohl durch die Tunnelwand als auch durch die Elemente des KITS SUPP vor.
Hinweis: Achten Sie darauf, dass keine Schrauben herausragen, die das Drehen der Klappenblätter verhindern. Bei der Positionierung der Schrauben ist möglichst die Drehrichtung der Klappenblätter zu beachten.

Bohren Sie sowohl durch die Tunnelwand als auch durch die Elemente des KITS SUPP vor, um zusätzliche Verankerungen anzubringen. Achten Sie immer darauf, dass der gesamte Freiraum zwischen der Tunnelwand und Laibung vollständig von den Elementen des KITS SUPP eingenommen wird.
Hinweis: Achten Sie darauf, dass keine Schrauben herausragen, die das Drehen der Klappenblätter verhindern. Bei der Positionierung der Schrauben ist möglichst die Drehrichtung der Klappenblätter zu beachten.

Hinweis: Die Verankerung der Klappe ohne KITS SUPP kann das Produkt ernsthaft beschädigen. Wenn die Ankerschrauben ohne Unterstützung in der Fugenebene angezogen werden, kann sich die Tunnelwand verformen und brechen

Stützen Sie das Gehäuse ab und blockieren Sie die Klappenblätter in der geschlossenen Position, um zu verhindern, dass sich das Gehäuse während des Trocknungsvorgangs der Dichtung verzieht.

Dichten Sie den Rest der Öffnung mit Standardmörtel ab.

Setzen Sie die Installation fort. Bringen Sie ein Gitter an, um den direkten Kontakt mit den Klappenblättern zu verhindern.

Einbau in einen feuerwiderstandsfähigen Kanal, im Querschnitt des Kanals

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:

Platzieren Sie die Klappe zwischen den Kanälen mit den Außenabmessungen (Bn + 70) x (Hn + 70) mm. Die Klappe kann separat mit der vertikaler Aufhängung (VS MAS) aufgehängt werden. Analog kann die horizontale Aufhängung (HS MAS) mit einem vertikalen Kanal verwendet werden.

Beenden Sie die Abdichtung vollständig.

Einbau in einen feuerwiderstandsfähigen Kanal, am Ende des Kanals

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:

Beenden Sie die Abdichtung vollständig.

Batteriemontage zusammengesetzt mit Option JK BAT

Um eine Batteriemontage, bei der die Klappenblätter in einer Reihe angeordnet sind, zu realisieren, gehen Sie bitte wie folgt vor:
Platzieren Sie beide Klappen aneinander, wobei die Verbindungskammern auf gegenüberliegenden Seiten liegen müssen.
Installieren Sie die Kalziumsilikat-Platten am Ende jeder Rille zwischen beiden Klappen. Stellen Sie sicher, dass die Platten bündig mit den Anschlussflanschen der Klappen abschließen.

Montieren Sie mit den mitgelieferten Schrauben (Ø 5 x 70 mm) eine Klappe an die andere. Achten Sie auf die Rotationsrichtung der Klappenblätter und stellen Sie sicher, dass die Schrauben nicht in den Bereich der Klappenblätter eingreifen.

Der Kragen mit Außenabmessungen ((2 x Bn) +150) mm x (Hn + 70) mm ist geeignet für Anschluss eines gemeinsamen Kanals.

Kein JK BAT-Kit für die Batteriemontage erforderlich, da die Verbindungskammern miteinander verbunden sind:
Platzieren Sie beide Klappen aneinander, wobei die Verbindungskammern aneinander ausgerichtet positioniert sein müssen.

Montieren Sie eine Klappe mit Schrauben (Ø 5 x 70 mm) sowohl auf der Vorder- als auch der Rückseite der Klappen an der anderen Klappe.

Der Kragen mit Außenabmessungen ((2 x Bn) +140) mm x (Hn + 70) mm is geeignet für Anschluss eines gemeinsamen Kanals.

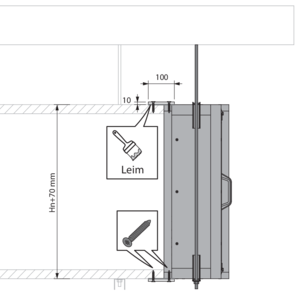

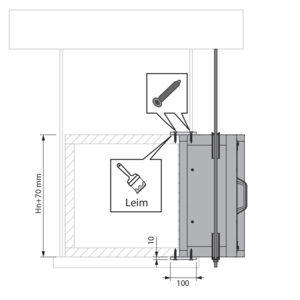

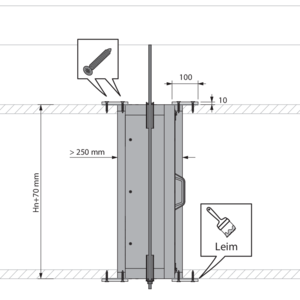

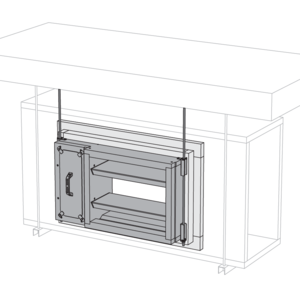

Installation mit vertikaler Aufhängung (VS MAS)

Brechen Sie die Laschen der Befestigungswinkel ab und heben Sie diese für eine spätere Installation auf.

Platzieren Sie die Befestigungswinkel an den Ecken der Klappe.
Die Ausrichtung der Winkel hängt von der gewünschten Ausrichtung der Klappen ab (vertikale oder horizontale Klappenblätter).
Richten Sie die U-Profile der Befestigungswinkel aneinander aus und beachten Sie die vertikale Ausrichtung. Die mit einer Schraube versehene kurze Seite jedes Befestigungswinkels sollte sich jeweils oben oder unten an der Klappe befinden.

Befestigen Sie die Befestigungswinkel mit den mitgelieferten Schrauben (Ø 5x35 mm). Die Schrauben im Bereich der Verbindungskammern liegen 25 mm von der Kante entfernt, während Schrauben in der Tunnelwand 55 mm von der Kante entfernt liegen.

Positionieren Sie die Klappe in der Wandöffnung entsprechend den Vorgaben für den jeweiligen Wandtyp.

Montieren Sie die Gewindestangen (≥ M10) zur Aufhängung der Klappe an der Vorder- und Rückseite der Wand. Für eine Standard-Klappe gilt F = 320 mm. Achtung: für eine Klappe mit einer Höhe ≤ 400 mm und der Option BP FM oder ZENiX 1SD, gilt F = 490 mm. Setzen Sie eine Lasche und Mutter auf jede Gewindestange auf. Richten Sie alle Laschen auf derselben Höhe aus.

Platzieren Sie die Klappe auf den Laschen. Die Gewindestangen müssen sich auf der Innenseite der U-Profile der Befestigungswinkel befinden. Achten Sie darauf, die Laschen an den unteren Befestigungswinkeln zu fixieren.
Beim Durchgang durch die Fachwand darf die Aufhängung nicht isoliert werden. Beim Einbau in Kanäle muss die Aufhängung gleichwertig zur Aufhängung des Kanals isoliert sein.

Stützen Sie das Gehäuse ab und blockieren Sie die Klappenblätter in der geschlossenen Position, um zu verhindern, dass sich das Gehäuse während des Trocknungsvorgangs der Dichtung verzieht.
Schließen Sie die Abdichtung der Klappen entsprechend den Vorgaben für den jeweiligen Wandtyp ab.

Installation mit horizontaler Aufhängung (HS MAS)

Platzieren Sie die Befestigungswinkel an den Ecken der Klappe.

Befestigen Sie die Befestigungswinkel mit den mitgelieferten Schrauben (Ø 5x35 mm). Die Schrauben im Bereich der Verbindungskammern liegen 20 mm von der Kante entfernt, während Schrauben in der Tunnelwand 50 mm von der Kante entfernt liegen.

Montieren Sie die Gewindestangen (≥ M10) zur Aufhängung der Klappe. Für eine Standard-Klappe gilt A = 375. Achtung: für eine Klappe mit einer Höhe ≤ 400 mm und der Option BP FM oder ZENiX 1SD, gilt A = 545 mm. Platzieren Sie die Klappe und setzen Sie eine Lasche und Mutter zur Befestigung auf jede Gewindestange auf.
Schließen Sie die Abdichtung der Klappen entsprechend den Vorgaben für den jeweiligen Wandtyp ab.

Allgemeine Bemerkungen

Die Klappe muss entsprechend dem Klassifizierungsbericht und der Installationsanweisung installiert werden
Die Installation des Kanals muss mit dem vom Hersteller gelieferten Klassifizierungsbericht konform sein.
Achsausrichtung: siehe Leistungserklärung.
Vermeiden Sie ein Versperren der angrenzenden Entrauchungskanäle.
Prüfen Sie, ob sich das Klappenblatt frei bewegen kann.
Rf-t Entrauchungsklappen können an Kanälen angebracht werden, die nach EN 1366-8 und EN 1366-9 geprüft wurden und aus ähnlichen Materialien mit einer Feuerwiderstandsfähigkeit, Dicke und Dichte hergestellt sind, die denen der geprüften Materialien entspricht oder diese übertrifft.
Achtung: Beim Einbau sollte das Produkt sorgfältig gehandhabt und von allen Abdichtungsprodukten geschützt werden.
Achtung: Reinigen Sie die Installation vor der Inbetriebnahme von Staub und Schmutz.
Achtung: Achten Sie auf den Spielraum des Klappenblattes im Entrauchungskanal.
