KAMOUFLAGE MP 1V60 - Einbau

Betrieb: manuelle Öffnung

1
Nehmen Sie die Abdeckkappe von der Klappe ab. Verwenden Sie dazu den mit dem gelieferten Produkt gelieferten Schlüsselring. Sie können dieses Werkzeug mit seinem praktischen Schlüsselring am Schlüssel anbringen.
2
Entriegelung 1V
Drehen Sie den Schlüssel um 20 ° gegen den Uhrzeigersinn und drücken Sie das Kleppenblatt auf.

Betrieb: manuelles Schließen

1
Drehen Sie den Schlüssel um 20 ° gegen den Uhrzeigersinn. Drücken Sie das Antriebsgestänge in Pfeilrichtung und ziehen Sie die Klappentür zu.
2
Drehen Sie den Schlüssel 15° im Uhrzeigersinn. Der Schlüssel wird im Schloss blockiert, so dass sich die Klappe am Schlüssel herausziehen lässt.

Elektrische Verkabelung

1

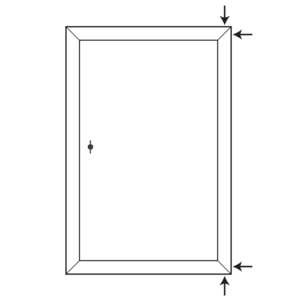

Die elektrische Versorgung kann über jede der 2 Ecken der Klappe am Seite Scharnier herangeführt werden.
2
Bohren Sie an der gewählten Ecke ein Loch in das feuerfeste Material. Im verzinkten Teil der Klappe ist bereits eine entsprechende Aussparung vorhanden.
3
Stechen Sie eine Öffnung in die Anschlussdose. Setzen Sie die mit dem Produkt gelieferte Durchführungstülle ein.
4
Führen Sie die Kabel durch die vorhandene Öffnung. Verwenden Sie die mitgelieferte Schutzhülle (1), die Befestigungsklammern (2) und die Kunststoffkabelschelle (3), um die Kabel am Rahmen zu befestigen. Führen Sie die Kabel zur Anschlussbox durch die Tülle (4) und schließen Sie diese gemäß dem elektrischen Anschlussplan an.
Achtung: Nach dem Durchführen und Befestigen der Kabel muss das gebohrte Loch im feuerfesten Material um die elektrische Versorgung herum mit feuerfestem Dichtmittel (z. B. BCM) abgedichtet werden.

Position im Kanal

1
Der Verschluss wird mit einer Laibung am Entrauchungskanal angebracht. Die Laibung kann entweder im Kanal, in der Achse des Kanals oder außerhalb des Kanals (oder der Kanalverlängerung) angebracht werden.
2
3
Um Risse um die Öffnung herum langfristig zu vermeiden, kann zwischen Einbaurahmen und Öffnung eine Deckschicht (Gipskarton, Porenbeton, Beton, massive Wand) angebracht werden.
4

Montage in einem senkrechten Schacht Beton mit Einbaurahmen

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Beton ≥ 90 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Mauerwerk, Betonsteine, Beton ≥ 100 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Beton ≥ 90 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Mauerwerk, Betonsteine, Beton ≥ 100 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Mauerwerk, Betonsteine, Beton ≥ 100 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Beim Einschrauben des Einbaurahmens:
Stellen Sie eine Öffnung mit den Abmessungen (B+20) x (H+20) mm her.
Bei einer Abdichtung des Einbaurahmens:
Stellen Sie eine Öffnung mit den Abmessungen (B+20) x (H+20) bis (B+100) x (H+100) mm her.
2
Der Einbaurahmen sollte immer mittels Dübel und Schrauben (Ø 6 x min. 60 mm, nichtbrennbar) am Betonkanal befestigt werden.
Für eine Öffnung mit Abmessungen bis (B+20) x (H+20) mm:
Oben und unten am Einbaurahmen befinden sich zwei Befestigungsplatten: Klappen Sie diese heraus und befestigen Sie den Einbaurahmen mit 4 Schrauben Ø 6 x 60 mm an der Öffnung. Achten Sie dabei darauf, dass sich der Einbaurahmen nicht verzieht. Diese Schrauben können je nach Tiefe der Kanalwand durch eine der ausgestanzten Löcher in den Befestigungsplatten gesteckt werden. Die fertige Öffnung muss die gleiche Größe haben wie der Einbaurahmen (B+10) x (H+10) mm.
Für eine Öffnung mit Abmessungen bis (B+100) x (H+100) mm:
Verfüllen Sie die Öffnung um den Einbaurahmen herum mit Mörtel und vergewissern Sie sich, dass der Hohlraum zwischen Rahmen und Schachtwand vollständig verschlossen ist. Führen Sie die oben genannten Schritte aus, um den Einbaurahmen zu befestigen
Hinweis: der Mörtel muss vollständig aushärten, bevor die Klappe am Montagerahmen befestigt wird.
3
Legen Sie die Schrauben, die an einer der Querträger befestigt sind, beiseite. Schrauben Sie dann die 4 Querträger des Einbaurahmen ab und klappen Sie die 8 Befestigungsplatten in den Rahmen.
Falls EASY-KGC ME/MP genutzt wird, klappen Sie das Fallschutzgitter (90 °) im Kanal um.
4
Drehen Sie die vier Befestigungsplatten an der Brandschutzklappe um 90° (in die aufrechte Position).
5
Öffnen Sie die Entrauchungsklappe und positionieren Sie diese im Einbaurahmen.
Befestigen Sie die Entrauchungsklappe am Einbaurahmen mit den 4 Schrauben, die dem Einbaurahmen beiliegen, wie in der Zeichnung gezeigt. Durch Anziehen der Schrauben wird die Klappe bis zur endgültigen Position in Richtung Wand gezogen. Außerdem ist es möglich, den Winkel der Klappe zum Einbaurahmen leicht zu korrigieren.
Schließen Sie den Mechanismus entsprechend dem Verdrahtungsplan an.
Achtung: Das Anschließen des Rahmens an eine nicht ebene Oberfläche kann zu Verzerrungen dieses Rahmens führen. Prüfen Sie, ob das Spiel zwischen Rahmen und Kleppenblatt noch akzeptabel ist.
Prüfen Sie die Klappenblätter auf Beweglichkeit.

Montage in einem senkrechten Schacht Beton (ohne Einbaurahmen)

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Beton ≥ 90 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Mauerwerk, Betonsteine, Beton ≥ 100 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Beton ≥ 90 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Mauerwerk, Betonsteine, Beton ≥ 100 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Mauerwerk, Betonsteine, Beton ≥ 100 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Drehen Sie die vier Befestigungsplatten an der Brandschutzklappe um 90° (in die aufrechte Position).
Für eine Installation ohne Einbaurahmen werden die Befestigungsplatten nicht verwendet.
2

Stellen Sie eine Öffnung mit den Abmessungen (B+10) x (H+10) mm her.
Befestigen Sie die Klappe mit 4 Schrauben und Dübel Ø6 x 40 mm in der Öffnung.
Schließen Sie den Mechanismus entsprechend dem Verdrahtungsplan an.
Prüfen Sie die Klappenblätter auf Beweglichkeit.

Montage in einem senkrechten Kanal mit Einbaurahmen: Allgemeine Anweisungen für alle Arten von Kanälen (außer Beton)

1
Stellen Sie eine Öffnung mit den Abmessungen (B+A) x (H+A) mm her. A = 2 x Stärke der Laibung (e) + 20 mm.
Bringen Sie eine Laibung des gleichen Typs und mit der gleichen Stärke wie der Kanal (Stärke e) mit einer Tiefe von mindestens 125 mm in der Öffnung an.
Befestigen und dichten Sie den Einbaurahmen ab. Siehe Details für den entsprechenden Kanaltyp weiter unten.
2
Oben und unten am Einbaurahmen befinden sich zwei Befestigungsplatten: Klappen Sie diese heraus. Bei Montage mit Schrauben befestigen Sie den Einbaurahmen mit Spanplattenschrauben 6 x e mm an der Laibung. Diese Schrauben können je nach Tiefe der Laibung in einer der ausgestanzten Löcher befestigt werden.
Achten Sie dabei darauf, dass sich der Rahmen nicht verzieht. Die fertige Öffnung muss die gleichen Abmessungen haben wie der Einbaurahmen (B+10) x (H+10) mm.
3
Legen Sie die Schrauben, die an einer der Querträger befestigt sind, beiseite. Schrauben Sie dann die 4 Querträger des Einbaurahmen ab und klappen Sie die 8 Befestigungsplatten in den Rahmen.
Falls EASY-KGC ME/MP genutzt wird, klappen Sie das Fallschutzgitter (90 °) im Kanal um.
4
Drehen Sie die vier Befestigungsplatten an der Brandschutzklappe um 90° (in die aufrechte Position).
5
Öffnen Sie die Entrauchungsklappe und positionieren Sie diese im Einbaurahmen.
Befestigen Sie die Entrauchungsklappe am Einbaurahmen mit den 4 Schrauben, die dem Einbaurahmen beiliegen, wie in der Zeichnung gezeigt. Durch Anziehen der Schrauben wird die Klappe bis zur endgültigen Position in Richtung Wand gezogen. Außerdem ist es möglich, den Winkel der Klappe zum Einbaurahmen leicht zu korrigieren.
Schließen Sie den Mechanismus entsprechend dem Verdrahtungsplan an.
Achtung: Das Anschließen des Rahmens an eine nicht ebene Oberfläche kann zu Verzerrungen dieses Rahmens führen. Prüfen Sie, ob das Spiel zwischen Rahmen und Kleppenblatt noch akzeptabel ist.
Prüfen Sie die Klappenblätter auf Beweglichkeit.

Montage in einem senkrechten Kanal (ohne Einbaurahmen): Allgemeine Anweisungen für alle Arten von Schächten (außer Beton)

1
Drehen Sie die vier Befestigungsplatten an der Brandschutzklappe um 90° (in die aufrechte Position).
Für eine Installation ohne Einbaurahmen werden die Befestigungsplatten nicht verwendet.
2
Stellen Sie eine Öffnung mit den Abmessungen (B+A) x (H+A) mm her. A = 2 x Stärke der Laibung (e) + 10 mm.
Bringen Sie eine Laibung des gleichen Typs und mit der gleichen Stärke wie der Kanal (Stärke e) mit einer Tiefe von mindestens 125 mm in der Öffnung an.
Platzieren Sie die Klappe in die Öffnung.
Achten Sie darauf, dass die Kabel dabei nicht eingeklemmt sind.
Befestigen Sie die Klappe mit 4 Schrauben Ø6 x 40 mm in der Öffnung.
Achtung: Stellen Sie sicher, dass die Schrauben nicht über die Stärke der Laibung hinausgehen!
Schließen Sie den Mechanismus entsprechend dem Verdrahtungsplan an.
Prüfen Sie die Klappenblätter auf Beweglichkeit.

Montage in einem senkrechten Kanal PROMATECT L500 mit Einbaurahmen

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Promatect L500 ≥ 30 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Promatect L500 ≥ 40 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Promatect L500 ≥ 50 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Heften Sie die Laibung mit Klammern zusammen und befestigen Sie die fertige Laibung mit Klammern an der Kanalwand.
Tragen Sie Klebemörtel Typ Promacol S/Promat Kleber K84 auf die Öffnung auf.
Befestigen Sie den Einbaurahmen mit Spanplattenschrauben (Ø 6 x e) mm an der Laibung. Oben und unten am Einbaurahmen befinden sich zwei Befestigungsplatten: Klappen Sie diese heraus. Dichten Sie den Einbaurahmen mit Promacol S/Promat Kleber K84 ab. Achten Sie dabei darauf, dass sich der Einbaurahmen nicht verzieht. Die fertige Öffnung muss die gleiche Größe haben wie der Einbaurahmen (B+10) x (H+10) mm.

Montage in einem senkrechten Kanal PROMATECT L500 (ohne Einbaurahmen)

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Promatect L500 ≥ 30 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Promatect L500 ≥ 40 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Promatect L500 ≥ 50 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Heften Sie die Laibung mit Klammern zusammen und befestigen Sie die fertige Laibung mit Klammern an der Kanalwand.

Montage in einem senkrechten Kanal GEOFLAM (LIGHT) / GEOTEC mit Einbaurahmen

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Geoflam ≥ 30 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geotec ≥ 30 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geoflam ≥ 35 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geoflam ≥ 45 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geoflam Light ≥ 35 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geotec ≥ 45 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Tragen Sie Klebemörtel Typ PLACOL (für Geoflam) oder GEOCOL (S) (für Geotec) auf die Kanten der Öffnung auf.
Bei Geotec können Sie die Laibung auch mit Kleber und Schrauben Ø 5 x (2 x e) mm zusammenbauen und die fertige Laibung mit Kleber und Schrauben Ø 5 x (2 x e) mm in einem Abstand von 100 mm an der Kanalwand befestigen.
Dichten Sie die Fugen zwischen Ständern und Querstreben sowie zwischen Auskleidung und Wand mit pflanzlichem Faserstoff und Gips oder mit GEOCOL (S) (bei Geotec) ab.
Die fertige Öffnung muss die gleiche Größe haben wie der Einbaurahmen (B+10) x (H+10) mm. Oben und unten am Einbaurahmen befinden sich zwei Befestigungsplatten: Klappen Sie diese heraus. Dichten Sie den Einbaurahmen mit Fasermaterial gegen den Kanal ab, oder (wenn bei Verwendung von Geotec ) tragen Sie Geocol (S) auf die Öffnung auf und befestigen Sie den Einbaurahmen mit Schrauben von Ø 5 x e mm. Achten Sie darauf, dass sich der Rahmen nicht verzieht.

Montage in einem senkrechten Kanal GEOFLAM (LIGHT) / GEOTEC (ohne Einbaurahmen)

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Geoflam ≥ 30 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geotec ≥ 30 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geoflam ≥ 35 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geoflam ≥ 45 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geoflam Light ≥ 35 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Geotec ≥ 45 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Tragen Sie Klebemörtel Typ PLACOL (für Geoflam) oder GEOCOL (S) (für Geotec) auf die Kanten der Öffnung auf.
Dichten Sie die Fugen zwischen Ständern und Querstreben sowie zwischen Auskleidung und Wand mit pflanzlichem Faserstoff und Gips oder mit GEOCOL (S) (bei Geotec) ab.
Bei Geotec können Sie die Laibung auch mit Kleber und Schrauben Ø 5 x (2 x e) mm zusammenbauen und die fertige Laibung mit Kleber und Schrauben Ø 5 x (2 x e) mm in einem Abstand von 100 mm an der Kanalwand befestigen.

Montage in einem senkrechten Kanal TECNIVER mit Einbaurahmen

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Tecniver ≥ 35 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Tecniver ≥ 45 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Tecniver ≥ 50 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Tragen Sie Kleber CF GLUE auf Ständer und Querstreben und zwischen Auskleidung und Wand auf. Schrauben Sie die Laibung mit Spanplattenschrauben Ø5 x 70 mm in Abständen von 150 mm fest.
Die fertige Öffnung muss die gleiche Größe haben wie der Einbaurahmen (B+10) x (H+10) mm. Oben und unten am Einbaurahmen befinden sich zwei Befestigungsplatten: Klappen Sie diese heraus. Tragen Sie zuerst Kleber CF GLUE auf die Öffnung auf. Kleben Sie den Einbaurahmen an die Öffnung und achten Sie dabei darauf, dass sich der Einbaurahmen nicht verzieht.

Montage in einem senkrechten Kanal TECNIVER (ohne Einbaurahmen)

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Tecniver ≥ 35 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Tecniver ≥ 45 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Tecniver ≥ 50 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Tragen Sie Kleber CF GLUE auf Ständer und Querstreben und zwischen Auskleidung und Wand auf. Schrauben Sie die Laibung mit Spanplattenschrauben Ø5 x 70 mm in Abständen von 150 mm fest.

Montage in einem senkrechten Kanal GLASROC F V500 mit Einbaurahmen

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Glasroc F V500 ≥ 35 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Glasroc F V500 ≥ 50 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Tragen Sie Kleber GLASROC F V500 auf Ständer und Querstreben und zwischen Auskleidung und Wand auf. Schrauben Sie die Laibung mit Spanplattenschrauben Ø5 x 70 mm in Abständen von 150 mm fest.
Die fertige Öffnung muss die gleiche Größe haben wie der Einbaurahmen (B+10) x (H+10) mm. Oben und unten am Einbaurahmen befinden sich zwei Befestigungsplatten: Klappen Sie diese heraus. Tragen Sie zuerst Kleber GLASROC F V500 auf die Öffnung auf. Kleben Sie den Einbaurahmen an die Öffnung und achten Sie dabei darauf, dass sich der Einbaurahmen nicht verzieht.

Montage in einem senkrechten Kanal GLASROC F V500 (ohne Einbaurahmen)

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Glasroc F V500 ≥ 35 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Glasroc F V500 ≥ 50 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Tragen Sie Kleber GLASROC F V500 auf Ständer und Querstreben und zwischen Auskleidung und Wand auf. Schrauben Sie die Laibung mit Spanplattenschrauben Ø5 x 70 mm in Abständen von 150 mm fest.

Montage in einem senkrechten Kanal EXTHAMAT mit Einbaurahmen

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Exthamat ≥ 25 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Exthamat ≥ 30 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Exthamat ≥ 35 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Tragen Sie Klebemörtel auf die Öffnung auf.
Dichten Sie die Fugen zwischen Ständern und Querstreben sowie zwischen Auskleidung und Wand mit pflanzlichem Faserstoff und Gips ab.
Die fertige Öffnung muss die gleiche Größe haben wie der Einbaurahmen (B+10) x (H+10) mm. Oben und unten am Einbaurahmen befinden sich zwei Befestigungsplatten: Klappen Sie diese heraus. Dichten Sie den Einbaurahmen mit Fasermaterial gegen den Kanal ab. Achten Sie dabei darauf, dass sich der Einbaurahmen nicht verzieht.

Montage in einem senkrechten Kanal EXTHAMAT (ohne Einbaurahmen)

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Exthamat ≥ 25 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Exthamat ≥ 30 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Exthamat ≥ 35 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Tragen Sie Klebemörtel auf die Öffnung auf.
Dichten Sie die Fugen zwischen Ständern und Querstreben sowie zwischen Auskleidung und Wand mit pflanzlichem Faserstoff und Gips ab.

Montage in einem senkrechten Kanal DESENFIRE (HD/THD/STR) mit Einbaurahmen

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Desenfire HD ≥ 25 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Desenfire THD ≥ 25 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Desenfire HD ≥ 35 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Desenfire ≥ 45 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Tragen Sie Klebemörtel Typ FACILIS auf die Öffnung auf.
Dichten Sie die Fugen zwischen Ständern und Querstreben sowie zwischen Auskleidung und Wand mit pflanzlichem Faserstoff und Gips ab.
Die fertige Öffnung muss die gleiche Größe haben wie der Einbaurahmen (B+10) x (H+10) mm. Oben und unten am Einbaurahmen befinden sich zwei Befestigungsplatten: Klappen Sie diese heraus. Dichten Sie den Einbaurahmen mit Fasermaterial gegen den Kanal ab. Achten Sie dabei darauf, dass sich der Einbaurahmen nicht verzieht.

Montage in einem senkrechten Kanal DESENFIRE (HD/THD/STR) (ohne Einbaurahmen)

Das Produkt wurde in den folgenden Wand- und Deckentypen geprüft und zugelassen:
  • Desenfire HD ≥ 25 mm | EI 60 (ved i o) S 1500 C10000 AA multi | Kamouflage 60 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Desenfire THD ≥ 25 mm | EI 90 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Desenfire HD ≥ 35 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
  • Desenfire ≥ 45 mm | EI 120 (ved i o) S 1500 C10000 AA multi | Kamouflage 120 MP | Einbauart: Kanal-Montage/Schachtmontage 0/180°. Mindest Zwischenabstände zugelassen. | 350x385 mm ≤ Kamouflage 1V MP ≤ 700x1075 mm
1
Tragen Sie Klebemörtel Typ FACILIS auf die Öffnung auf.
Dichten Sie die Fugen zwischen Ständern und Querstreben sowie zwischen Auskleidung und Wand mit pflanzlichem Faserstoff und Gips ab.

Oberfläche

1
Die Option ATOUT erlaubt die Lackierung der Entrauchungsklappe. Die Frontplatte kann abgenommen werden, wenn die Schrauben oben und unten auf der Scharnierseite herausgedreht werden. Anschließend kann die Platte in Richtung der Scharniere geschoben werden.

Allgemeine Bemerkungen

  • Die Klappe muss entsprechend dem Klassifizierungsbericht und der Installationsanweisung installiert werden
  • Die Installation des Kanals muss mit dem vom Hersteller gelieferten Klassifizierungsbericht konform sein.
  • Achsausrichtung: siehe Leistungserklärung.
  • Vermeiden Sie ein Versperren der angrenzenden Entrauchungskanäle.
  • Prüfen Sie, ob sich das Klappenblatt frei bewegen kann.
  • Rf-t Entrauchungsklappen können an Kanälen angebracht werden, die nach EN 1366-8 und EN 1366-9 geprüft wurden und aus ähnlichen Materialien mit einer Feuerwiderstandsfähigkeit, Dicke und Dichte hergestellt sind, die denen der geprüften Materialien entspricht oder diese übertrifft.
  • Achtung: Beim Einbau sollte das Produkt sorgfältig gehandhabt und von allen Abdichtungsprodukten geschützt werden.
  • Achtung: Reinigen Sie die Installation vor der Inbetriebnahme von Staub und Schmutz.
  • Achtung: Achten Sie auf den Spielraum des Klappenblattes im Entrauchungskanal.
