KAMOUFLAGE AP 1V60 - Einbau
Betrieb: manuelle Öffnung
Schrauben Sie die Abdeckkappe von der Öffnung in der Tür ab. Verwenden Sie dazu den Schlüssel.
Drehen Sie den Schlüssel um 20 ° gegen den Uhrzeigersinn und drücken Sie das Kleppenblatt auf.
Betrieb: manuelles Schließen
Drehen Sie den Schlüssel um 20 ° gegen den Uhrzeigersinn. Drücken Sie das Antriebsgestänge in Pfeilrichtung und ziehen Sie die Klappentür zu.
Drehen Sie den Schlüssel 15° im Uhrzeigersinn. Der Schlüssel wird im Schloss blockiert, so dass sich die Klappe am Schlüssel herausziehen lässt.
Elektrische Verkabelung
Die elektrische Versorgung kann über jede der 2 Ecken der Klappe am Seite Scharnier herangeführt werden.

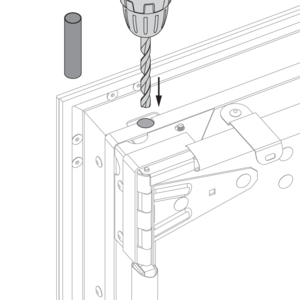

Bohren Sie an der gewählten Ecke ein Loch in das feuerfeste Material. Im verzinkten Teil der Klappe ist bereits eine entsprechende Aussparung vorhanden.
Stechen Sie eine Öffnung in die Anschlussdose. Setzen Sie die mit dem Produkt gelieferte Durchführungstülle ein.
Führen Sie die Kabel durch die vorhandene Öffnung. Verwenden Sie die mitgelieferte Schutzhülle (1), die Befestigungsklammern (2) und die Kunststoffkabelschelle (3), um die Kabel am Rahmen zu befestigen. Führen Sie die Kabel zur Anschlussbox durch die Tülle (4) und schließen Sie diese gemäß dem elektrischen Anschlussplan an.
Achtung: Nach dem Durchführen und Befestigen der Kabel muss das gebohrte Loch im feuerfesten Material um die elektrische Versorgung herum mit feuerfestem Dichtmittel (z. B. BCM) abgedichtet werden.
Achtung: Nach dem Durchführen und Befestigen der Kabel muss das gebohrte Loch im feuerfesten Material um die elektrische Versorgung herum mit feuerfestem Dichtmittel (z. B. BCM) abgedichtet werden.
Einbau in einen Kanal
Die Klappe wird in der Öffnung befestigt. Sie kann entweder innerhalb des Kanals, in der Kanalachse, außerhalb des Kanals oder der Kanalverlängerung oder im Aufputz angebracht werden.
Beispiel für den Einbau in einen Schacht
Beispiel für den Einbau in einen Schacht
Montage in einem senkrechten Schacht Beton mit Einbaurahmen
Stellen Sie eine Öffnung mit den Abmessungen (B+20) x (H+20) mm her.
Mörteln des eingebauten Rahmens ist nicht erlaubt.
Mörteln des eingebauten Rahmens ist nicht erlaubt.
Der Einbaurahmen sollte immer mittels Dübel und Schrauben (Ø 6 x min. 60 mm, nichtbrennbar) am Betonkanal befestigt werden.
Oben und unten am Einbaurahmen befinden sich zwei Befestigungsplatten: Klappen Sie diese heraus und befestigen Sie den Einbaurahmen mit 4 Schrauben Ø 6 x 60 mm an der Öffnung. Achten Sie dabei darauf, dass sich der Einbaurahmen nicht verzieht. Diese Schrauben können je nach Tiefe der Kanalwand durch eine der ausgestanzten Löcher in den Befestigungsplatten gesteckt werden. Die fertige Öffnung muss die gleiche Größe haben wie der Einbaurahmen (B+10) x (H+10) mm.
Oben und unten am Einbaurahmen befinden sich zwei Befestigungsplatten: Klappen Sie diese heraus und befestigen Sie den Einbaurahmen mit 4 Schrauben Ø 6 x 60 mm an der Öffnung. Achten Sie dabei darauf, dass sich der Einbaurahmen nicht verzieht. Diese Schrauben können je nach Tiefe der Kanalwand durch eine der ausgestanzten Löcher in den Befestigungsplatten gesteckt werden. Die fertige Öffnung muss die gleiche Größe haben wie der Einbaurahmen (B+10) x (H+10) mm.
Legen Sie die Schrauben, die an einer der Querträger befestigt sind, beiseite. Schrauben Sie dann die 4 Querträger des Einbaurahmen ab und klappen Sie die 8 Befestigungsplatten in den Rahmen.
Falls EASY-KGC AP genutzt wird, klappen Sie das Fallschutzgitter (90 °) im Kanal um.
Falls EASY-KGC AP genutzt wird, klappen Sie das Fallschutzgitter (90 °) im Kanal um.
Drehen Sie die vier Befestigungsplatten an der Brandschutzklappe um 90° (in die aufrechte Position).
Öffnen Sie die Entrauchungsklappe und positionieren Sie diese im Einbaurahmen.
Befestigen Sie die Entrauchungsklappe am Einbaurahmen mit den 4 Schrauben, die dem Einbaurahmen beiliegen, wie in der Zeichnung gezeigt. Durch Anziehen der Schrauben wird die Klappe bis zur endgültigen Position in Richtung Wand gezogen. Außerdem ist es möglich, den Winkel der Klappe zum Einbaurahmen leicht zu korrigieren.
Schließen Sie den Mechanismus entsprechend dem Verdrahtungsplan an.
Achtung: Das Anschließen des Rahmens an eine nicht ebene Oberfläche kann zu Verzerrungen dieses Rahmens führen. Prüfen Sie, ob das Spiel zwischen Rahmen und Kleppenblatt noch akzeptabel ist.
Prüfen Sie die Klappenblätter auf Beweglichkeit.
Befestigen Sie die Entrauchungsklappe am Einbaurahmen mit den 4 Schrauben, die dem Einbaurahmen beiliegen, wie in der Zeichnung gezeigt. Durch Anziehen der Schrauben wird die Klappe bis zur endgültigen Position in Richtung Wand gezogen. Außerdem ist es möglich, den Winkel der Klappe zum Einbaurahmen leicht zu korrigieren.
Schließen Sie den Mechanismus entsprechend dem Verdrahtungsplan an.
Achtung: Das Anschließen des Rahmens an eine nicht ebene Oberfläche kann zu Verzerrungen dieses Rahmens führen. Prüfen Sie, ob das Spiel zwischen Rahmen und Kleppenblatt noch akzeptabel ist.
Prüfen Sie die Klappenblätter auf Beweglichkeit.
Ziehen Sie die Stellschrauben an, bis sie gerade am Schacht anliegen, ohne den Rahmen zu verziehen. Diese Schrauben verhindern, dass der Kamouflage AP in der Öffnung durchhängt.
Montage in einem senkrechten Schacht Beton (ohne Einbaurahmen)
Drehen Sie die vier Befestigungsplatten an der Brandschutzklappe um 90° (in die aufrechte Position).
Für eine Installation ohne Einbaurahmen werden die Befestigungsplatten nicht verwendet.
Für eine Installation ohne Einbaurahmen werden die Befestigungsplatten nicht verwendet.
Stellen Sie eine Öffnung mit den Abmessungen (B+10) x (H+10) mm her.
Befestigen Sie die Klappe mit 4 Schrauben und Dübel Ø6 x 60 mm in der Öffnung.
Schließen Sie den Mechanismus entsprechend dem Verdrahtungsplan an.
Prüfen Sie die Klappenblätter auf Beweglichkeit.
Befestigen Sie die Klappe mit 4 Schrauben und Dübel Ø6 x 60 mm in der Öffnung.
Schließen Sie den Mechanismus entsprechend dem Verdrahtungsplan an.
Prüfen Sie die Klappenblätter auf Beweglichkeit.
Montage in einem senkrechten Kanal mit Einbaurahmen: Allgemeine Anweisungen für alle Arten von Kanälen (außer Beton)
Stellen Sie eine Öffnung mit den Abmessungen (B+A) x (H+A) mm her. A = 2 x Stärke der Laibung (e) + 20 mm.
Bringen Sie eine Laibung des gleichen Typs und mit der gleichen Stärke wie der Kanal (Stärke e) mit einer Tiefe von mindestens 105 mm in der Öffnung an.
Bringen Sie eine Laibung des gleichen Typs und mit der gleichen Stärke wie der Kanal (Stärke e) mit einer Tiefe von mindestens 105 mm in der Öffnung an.
Oben und unten am Einbaurahmen befinden sich zwei Befestigungsplatten: Klappen Sie diese heraus.
Schrauben Sie den Einbaurahmen mit Schrauben Ø 6 x e mm (e-Dicke des Plattenmaterials) an der Laibung. Diese Schrauben können je nach Tiefe der Laibung in einer der ausgestanzten Löcher befestigt werden.
Achten Sie dabei darauf, dass sich der Rahmen nicht verzieht. Die fertige Öffnung muss die gleichen Abmessungen haben wie der Einbaurahmen (B+10) x (H+10) mm.
Achten Sie dabei darauf, dass sich der Rahmen nicht verzieht. Die fertige Öffnung muss die gleichen Abmessungen haben wie der Einbaurahmen (B+10) x (H+10) mm.
Legen Sie die Schrauben, die an einer der Querträger befestigt sind, beiseite. Schrauben Sie dann die 4 Querträger des Einbaurahmen ab und klappen Sie die 8 Befestigungsplatten in den Rahmen.
Falls EASY-KGC AP genutzt wird, klappen Sie das Fallschutzgitter (90 °) im Kanal um.
Falls EASY-KGC AP genutzt wird, klappen Sie das Fallschutzgitter (90 °) im Kanal um.
Drehen Sie die vier Befestigungsplatten an der Brandschutzklappe um 90° (in die aufrechte Position).
Öffnen Sie die Entrauchungsklappe und positionieren Sie diese im Einbaurahmen.
Befestigen Sie die Entrauchungsklappe am Einbaurahmen mit den 4 Schrauben, die dem Einbaurahmen beiliegen, wie in der Zeichnung gezeigt. Durch Anziehen der Schrauben wird die Klappe bis zur endgültigen Position in Richtung Wand gezogen. Außerdem ist es möglich, den Winkel der Klappe zum Einbaurahmen leicht zu korrigieren.
Schließen Sie den Mechanismus entsprechend dem Verdrahtungsplan an.
Achtung: Das Anschließen des Rahmens an eine nicht ebene Oberfläche kann zu Verzerrungen dieses Rahmens führen. Prüfen Sie, ob das Spiel zwischen Rahmen und Kleppenblatt noch akzeptabel ist.
Prüfen Sie die Klappenblätter auf Beweglichkeit.
Befestigen Sie die Entrauchungsklappe am Einbaurahmen mit den 4 Schrauben, die dem Einbaurahmen beiliegen, wie in der Zeichnung gezeigt. Durch Anziehen der Schrauben wird die Klappe bis zur endgültigen Position in Richtung Wand gezogen. Außerdem ist es möglich, den Winkel der Klappe zum Einbaurahmen leicht zu korrigieren.
Schließen Sie den Mechanismus entsprechend dem Verdrahtungsplan an.
Achtung: Das Anschließen des Rahmens an eine nicht ebene Oberfläche kann zu Verzerrungen dieses Rahmens führen. Prüfen Sie, ob das Spiel zwischen Rahmen und Kleppenblatt noch akzeptabel ist.
Prüfen Sie die Klappenblätter auf Beweglichkeit.
Ziehen Sie die Stellschrauben an, bis sie gerade am Schacht anliegen, ohne den Rahmen zu verziehen. Diese Schrauben verhindern, dass der Kamouflage AP in der Öffnung durchhängt.
Montage in einem senkrechten Kanal (ohne Einbaurahmen): Allgemeine Anweisungen für alle Arten von Schächten (außer Beton)
Drehen Sie die vier Befestigungsplatten an der Brandschutzklappe um 90° (in die aufrechte Position).
Für eine Installation ohne Einbaurahmen werden die Befestigungsplatten nicht verwendet.
Für eine Installation ohne Einbaurahmen werden die Befestigungsplatten nicht verwendet.
Stellen Sie eine Öffnung mit den Abmessungen (B+A) x (H+A) mm her. A = 2 x Stärke der Laibung (e) + 10 mm.
Bringen Sie eine Laibung des gleichen Typs und mit der gleichen Stärke wie der Kanal (Stärke e) mit einer Tiefe von mindestens 105 mm in der Öffnung an.
Platzieren Sie die Klappe in die Öffnung.
Achten Sie darauf, dass die Kabel dabei nicht eingeklemmt sind.
Befestigen Sie die Klappe mit 4 Schrauben Ø6 x 40 mm in der Öffnung.
Achtung: Stellen Sie sicher, dass die Schrauben nicht über die Stärke der Laibung hinausgehen!
Schließen Sie den Mechanismus entsprechend dem Verdrahtungsplan an.
Prüfen Sie die Klappenblätter auf Beweglichkeit.
Bringen Sie eine Laibung des gleichen Typs und mit der gleichen Stärke wie der Kanal (Stärke e) mit einer Tiefe von mindestens 105 mm in der Öffnung an.
Platzieren Sie die Klappe in die Öffnung.
Achten Sie darauf, dass die Kabel dabei nicht eingeklemmt sind.
Befestigen Sie die Klappe mit 4 Schrauben Ø6 x 40 mm in der Öffnung.
Achtung: Stellen Sie sicher, dass die Schrauben nicht über die Stärke der Laibung hinausgehen!
Schließen Sie den Mechanismus entsprechend dem Verdrahtungsplan an.
Prüfen Sie die Klappenblätter auf Beweglichkeit.
Beispiel für die Montage in einem Abzweig eines vertikalen Kanals, mit Vorsatzschalen.
Allgemeine Bemerkungen
- Die Klappe muss entsprechend dem Klassifizierungsbericht und der Installationsanweisung installiert werden
- Die Installation des Kanals muss mit dem vom Hersteller gelieferten Klassifizierungsbericht konform sein.
- Achsausrichtung: siehe Leistungserklärung.
- Vermeiden Sie ein Versperren der angrenzenden Entrauchungskanäle.
- Prüfen Sie, ob sich das Klappenblatt frei bewegen kann.
- Rf-t Entrauchungsklappen können an Kanälen angebracht werden, die nach EN 1366-8 und EN 1366-9 geprüft wurden und aus ähnlichen Materialien mit einer Feuerwiderstandsfähigkeit, Dicke und Dichte hergestellt sind, die denen der geprüften Materialien entspricht oder diese übertrifft.
- Achtung: Beim Einbau sollte das Produkt sorgfältig gehandhabt und von allen Abdichtungsprodukten geschützt werden.
- Achtung: Reinigen Sie die Installation vor der Inbetriebnahme von Staub und Schmutz.
- Achtung: Achten Sie auf den Spielraum des Klappenblattes im Entrauchungskanal.
