CU2-L500 - Vielseitige rechteckige Brandschutzklappe bis zu 120 Minuten
CU2 Brandschutzklappe mit einer Verlängerung des Tunnelgehäuses an der Wandseite, um bei Bauteilen mit einer Dicke von über 100 mm den Anschluss an den Kanal zu vereinfachen.
Vorteile
- Große Abmessungen
- Zahlreiche Optionen und Varianten
- Zusammengesetzte Klappen in massiver Wand getestet
- Modell für die Verwendung in potenziell explosiven Umgebungen verfügbar
- Kenndaten
- Abmessungen
- Auswahldaten
- Einbau
- Klassifizierung
- Unterlagen
- Mechanismen
- Optionen und Kits
- Flanschtypen
- Kontaktieren Sie uns
Kenndaten
- Geeignet für den direkten Einbau
- Mindestabstand zugelassen
- Geeignet für massive Wand, massive Decke und Leichtbauwand (Metallständerwand mit Beplankung aus Gipskartonplatten), Gipsblocksteine und Sandwichpaneele
- Die Abdichtung mit festen und vorbeschichteten Steinwolleplatten ist zulässig, auch bei asymmetrischen Öffnungen
- Luftdichtheit nach EN 1751: Klasse ATC 4 (ehemals B), Klasse ATC 3 als Option (ehemals C)
- Geprüft nach EN 1366-2 bei 500 Pa
- Der Antrieb liegt außerhalb der Wand
- Wartungsfrei
- Für den Innenbereich geeignet
- Betriebstemperatur: Max. 50°C
- Zwischengrößen auf Anfrage
- Hygiene-Konformitätsprüfung W-336769-20-Zd für CU2: H > 600 oder B > 800 (Option bei Bestellung)
Teilen

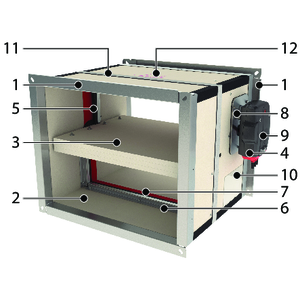

- Anschlussflansch PG30
- Feuerfestes Gehäuse
- Klappenblatt
- Antrieb
- Umlaufende Dichtung für Kaltrauch
- Anschlag für Klappenblatt
- Intumeszierendes Dichtband
- Getriebe mit Verriegelung (offen/geschlossen)
- Schmelzlot
- Produktkennzeichnung
- Grafitband
- Positionsanzeige
