GE120-XL - Installatie

Plaatsing in massieve wand

Het product werd getest en goedgekeurd in:
  • Cellenbeton ≥ 100 mm | EI 120 (ve i o) | Gips / Ytocol | Installatiemethode: ingebouwd, met lamellen horizontaal | 200x500 mm / 900x200 mm ≤ GE120-XL ≤ 1200x800 mm
  • Cellenbeton ≥ 100 mm | EW 120 (ve i o) | Gips / Ytocol | Installatiemethode: ingebouwd, met lamellen horizontaal | 200x500 mm / 900x200 mm ≤ GE120-XL ≤ 1200x800 mm
  • Cellenbeton ≥ 100 mm | EI 180 (ve i o) | Gips / Ytocol | Installatiemethode: ingebouwd onderaan in de wand, met lamellen horizontaal | 200x500 mm / 900x200 mm ≤ GE120-XL ≤ 1200x800 mm
  • Cellenbeton ≥ 100 mm | EW 120 (ve i o) | Gips / Ytocol | Installatiemethode: ingebouwd onderaan in de wand, met lamellen horizontaal | 200x500 mm / 900x200 mm ≤ GE120-XL ≤ 1200x800 mm
1

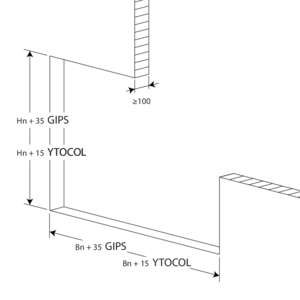

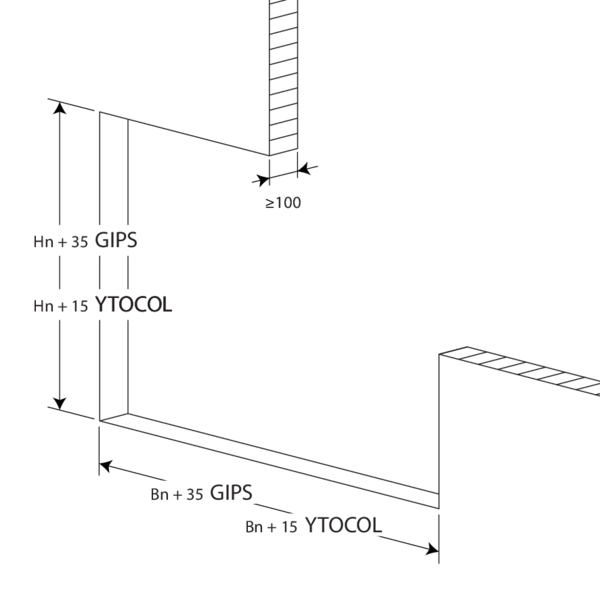

Voorzie in de muur een min. inbouwopening = Bn x Hn.

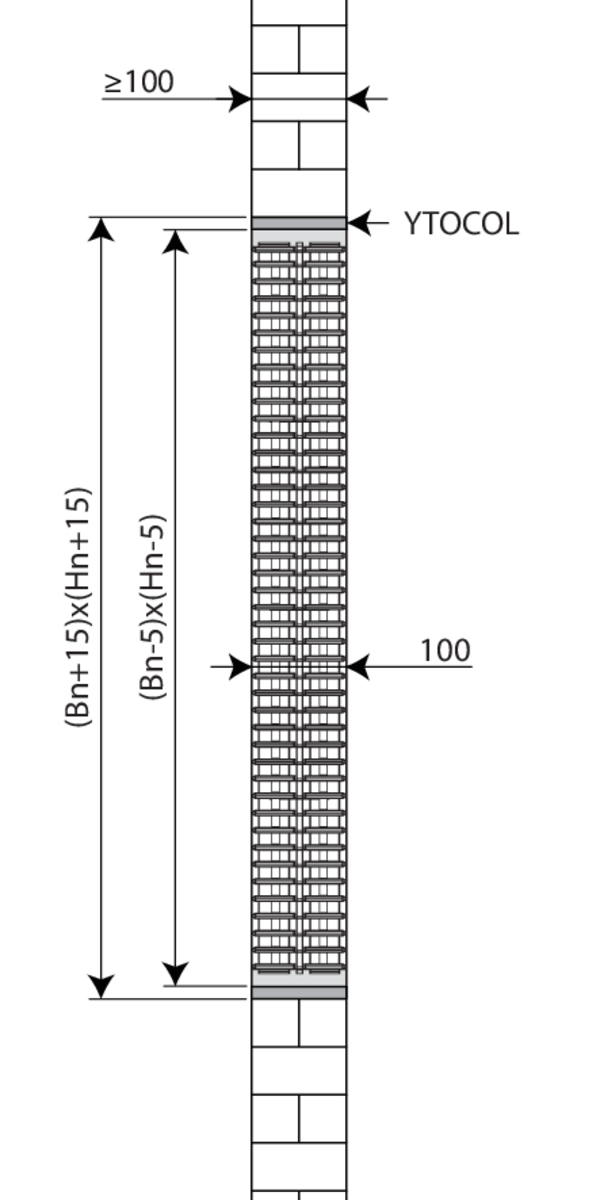

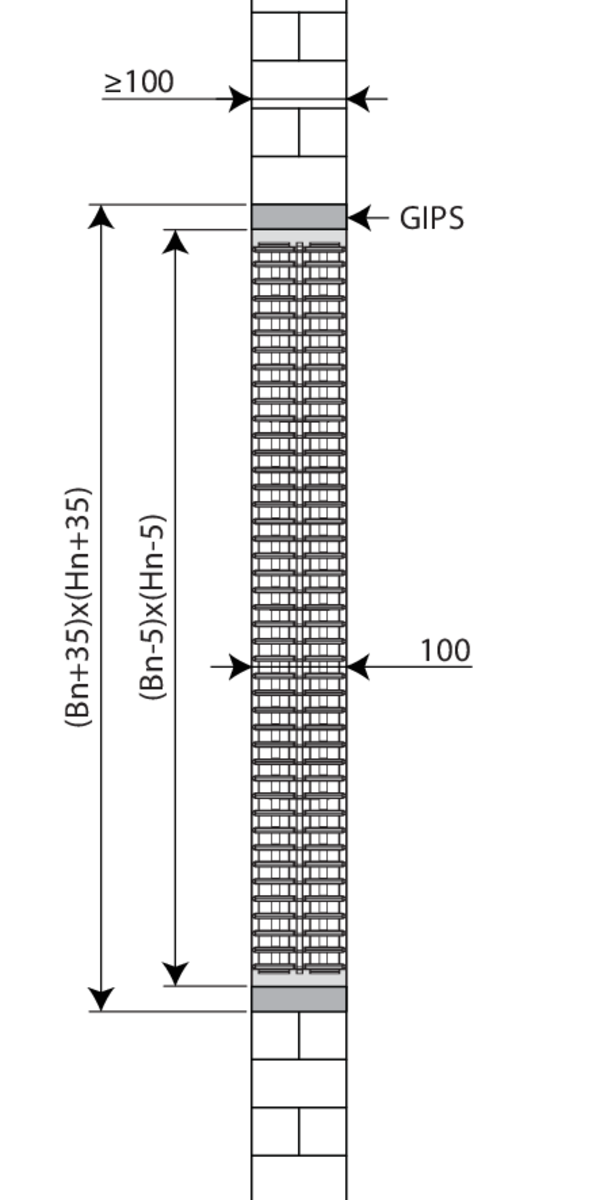

Maximaal (Bn + 35) x (Hn + 35) voor gips en maximaal (Bn + 15) x (Hn + 15) voor Ytocol.
2

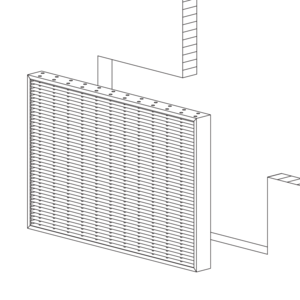

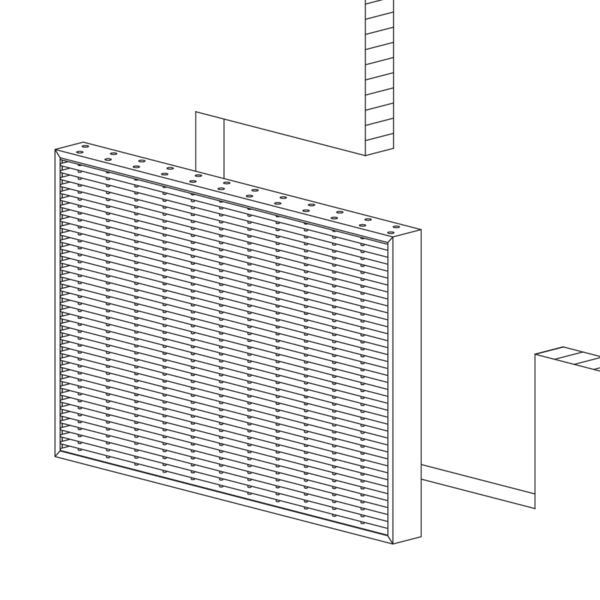

Plaats het rooster in de muur.
Het product dient geplaatst te worden met de lamellen horizontaal.
3

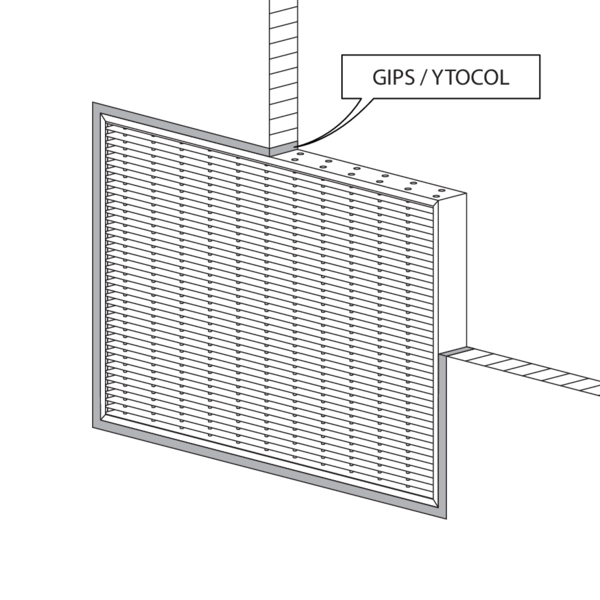

Vul de eventueel resterende voeg tussen het rooster en de muur op met gips of Ytocol.
4
5

Algemene opmerkingen

  • De plaatsing dient steeds te gebeuren conform het installatievoorschrift en het classificatierapport.
  • Rf-t roosters worden steeds getest in gestandaardiseerde draagconstructies volgens EN 1634-1/EN 1364-1/EN 1364-2. De behaalde resultaten gelden voor gelijksoortige draagconstructies met een brandweerstand, dikte en dichtheid gelijk aan of groter dan de draagconstructie van de test.
