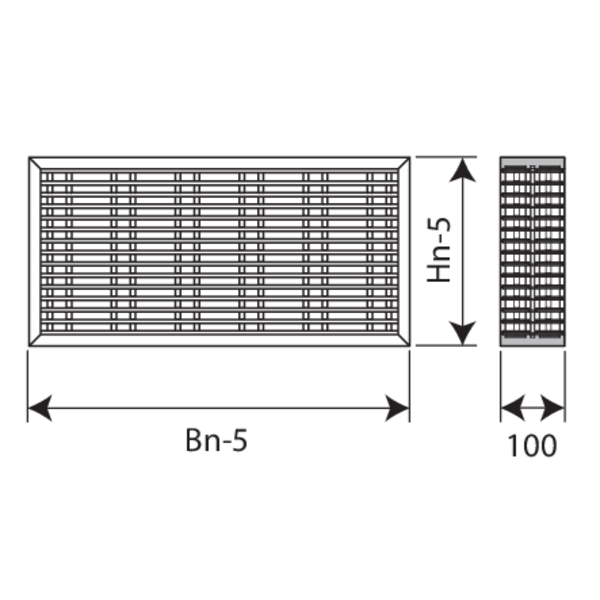

GE120 - Dimensions
Range and dimensions
| ≥ | ≤ | |
|---|---|---|
| Hn\Wn [mm] | 150x100 | 800x400 |
- Wn/Hn in steps of 50 mm
Weights Scroll down/right to view the entire table
| Hn\Wn [mm] | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | kg | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,3 | 4,6 | 4,9 | 5,2 |
| 150 | kg | 1,5 | 1,9 | 2,3 | 2,7 | 3,1 | 3,4 | 3,8 | 4,2 | 4,6 | 4,9 | 5,3 | 5,7 | 6,1 | 6,5 |
| 200 | kg | 2,0 | 2,5 | 3,0 | 3,4 | 3,9 | 4,4 | 4,9 | 5,4 | 5,9 | 6,3 | 6,8 | 7,3 | 7,8 | 8,3 |
| 250 | kg | 2,4 | 3,0 | 3,6 | 4,2 | 4,8 | 5,4 | 6,0 | 6,6 | 7,1 | 7,7 | 8,3 | 8,9 | 9,5 | 10,1 |
| 300 | kg | 2,9 | 3,6 | 4,3 | 5,0 | 5,7 | 6,4 | 7,0 | 7,7 | 8,4 | 9,1 | 9,8 | 10,5 | 11,2 | 11,9 |
| 350 | kg | 3,3 | 4,1 | 4,9 | 5,7 | 6,5 | 7,3 | 8,1 | 8,9 | 9,7 | 10,5 | 11,3 | 12,1 | 12,9 | 13,7 |
| 400 | kg | 3,7 | 4,5 | 5,4 | 6,3 | 7,2 | 8,0 | 8,9 | 9,8 | 10,6 | 11,5 | 12,4 | 13,2 | 14,1 | 15,0 |
